JT300　φ300投影儀

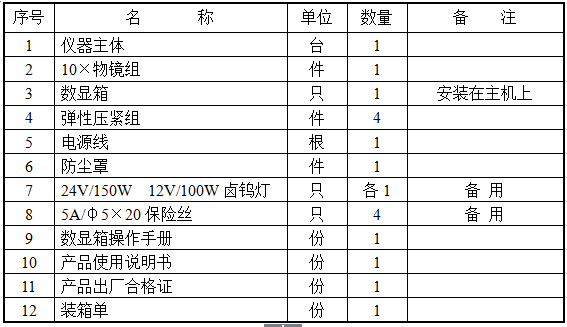

標準配置

產品特點及技術參數

產品特點

1、采用圓弧曲線造型，運用人機工程學，儀器美觀，使用方便；

2、升降系統采用直線導軌及無干涉螺母，使升降傳動更舒適、更穩定；

3、反光鏡運用專業鍍膜工藝，防塵效果更好；

4、透射照明亮度分高低兩檔可調，適應不同工件的測量需求；軸流風機雙向散熱，提供超強散熱能力；

5、光源采用進口飛利浦高亮度、長壽命鹵鎢燈，滿足長時間使用需求；

6、光學系統品質優良，物鏡成像清晰，放大倍率準確；

7、多功能數顯表，帶RS232端口，滿足數據的輸出與共享；

8、工作臺分兩種，可選配；物方工作距離大，更能滿足不同形狀零件的測量需求；

9、儀器為正像外掛電箱投影儀，也可根據操作者使用習慣定制正像內置電箱、反向外掛電箱、反向內置電箱不同風格儀器。

產品用途

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。該儀器廣泛地用于機械制造業、儀器儀表和鐘表行業有關企業的計量室和車間。

技術參數

1.投影屏
投影屏尺寸：  φ300mm
投影屏旋轉范圍： 0°～360°
旋轉角度顯示當量 ： 1′
旋轉角度準確度：      6′
2.工作臺
工作臺面積：（340×202）mm
                      （400×225）mm
工作臺行程：    X＝150mm  Y＝100mm  Z＝90mm (備選）
                       X＝200mm  Y＝100mm  Z＝90mm
X、Y行程顯示當量為：1μm
X、Y坐標示值準確度：(3+L/75)um，其中L為測量長度，單位：mm
工作臺承重 ：5kg

3.物鏡

4.照明光源
    透射照明  12V 100W鹵鎢燈
    反射照明  24V 150W鹵鎢燈
5.儀器的外形尺寸：
長×寬×高=  694×380×1065
6、使用環境：室溫20℃±5℃，相對濕度不應超過60%
