JT36　φ600立式投影儀

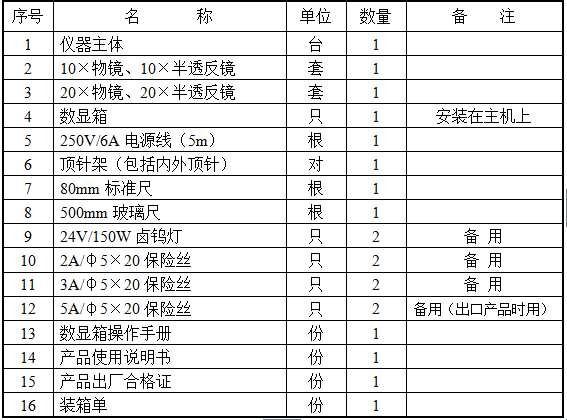

標準配置

產品特點及技術參數

產品特點

1、儀器投影屏為垂直安裝，便于使用者觀測。
2、儀器的標準配置為10×物鏡，同時也可根據用戶需求選配5×物鏡、20x物鏡、50×物鏡、100×物鏡。
3、儀器也可根據用戶需求定制大型工作臺。

產品用途

本儀器由于采用立式光路和大行程工作臺，測量范圍大、操作方便；物鏡變換采用高精度轉盤，改變放大倍數方便；光學系統為遠心光路系統，采用平行光照明，故測量誤差??；各種倍數的物鏡有較長的工作距離，便于大直徑零件的測量；儀器配備了數字顯示讀數系統，給用戶帶來極大的方便。因此，該儀器能高效率地較高精度地檢測各種形狀復雜零件的輪廓、截面和表面形狀。例如，檢測樣板、沖壓零件、凸輪、螺紋、齒輪、絲攻、螺紋車刀、成形銑刀等各種刀具、工具和零件。因而本儀器適用于機械制造、儀器儀表制造業，也是有關廠礦計量室、車間必備的計量儀器之一。

技術參數

1.投影屏(JT36-600)：
投影屏尺寸: φ600mm
投影屏旋轉范圍: 0°～360°
投影屏旋轉角度顯示當量: 1′
旋轉角度準確度:6′

2.物鏡(JT36-600)：

3.大型工作臺：
臺面尺寸：    600×360，
         承重：    ≤5kg
工作臺行程：X向300   顯示當量0.001
                                   Y向200   顯示當量0.001
                                   Z向（調焦）805．照明光源
4.透射：12V 150W 鹵鎢燈
反射：12V 150W 鹵鎢燈
5. 外形尺寸：1420×1300×1940
6．使用電源：220V50Hz
7．使用環境：室溫20℃±5℃，相對濕度不應超過60%
