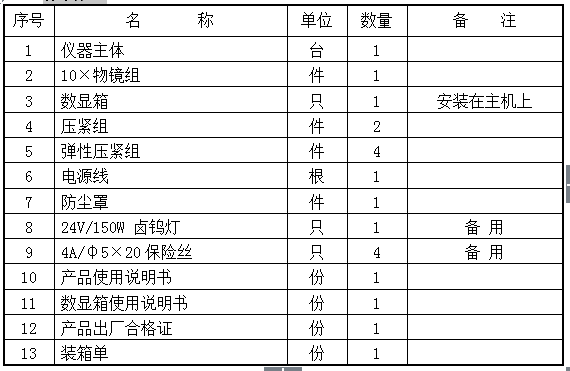

標準配置

產品特點及技術參數

產品特點

儀器外形美觀，結構緊湊，操作方便。

實時顯示透射燈、反射燈、工作臺溫度，溫度過高時自動報警。

測量精度高，工作臺選用航空鑄鋁，重量輕。

光學系統品質優良，物鏡成像清晰，放大倍率準確。

反射照明采用光纖傳輸，體積小、亮度高，使用方便。

透射照明亮度分高低兩檔可調，適應不同工件的測量要求。

產品用途

投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量儀器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸

技術參數

投影屏

投影屏尺寸：φ350mm

投影屏旋轉范圍：0°～360°

旋轉角度顯示當量：1′

旋轉角度準確度：4′

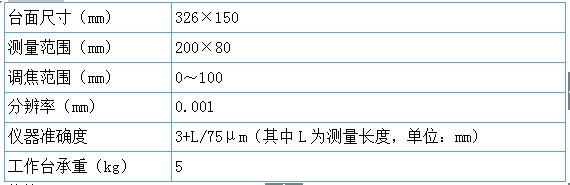

工作臺

物鏡

放大倍率誤差：0.08%

照明光源

透射照明：24V150W鹵鎢燈

反射照明：24V150W鹵鎢燈（帶反射杯）

環境要求

室溫20℃±5℃，相對濕度40%－70％RH

儀器外型尺寸：長 775×寬 440×高 980
