JT24 φ300數字式投影儀

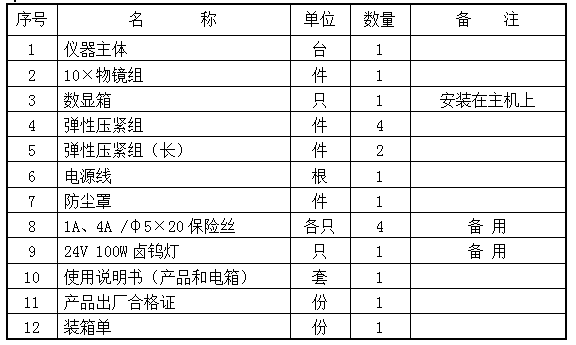

標準配置

產品特點及技術參數

產品特點

儀器外形美觀，結構緊湊，操作方便。

光源采用高亮度、長壽命鹵鎢燈，照明均勻。

外形美觀，測量精度高，工作臺選用航空鑄鋁，重量輕。

光學系統品質優良，物鏡成像清晰，放大倍率準確。

反射照明采用光纖傳輸，體積小、亮度高，使用方便。

透射照明亮度分高低兩檔可調，適應不同工件的測 量要求。

產品用途

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸

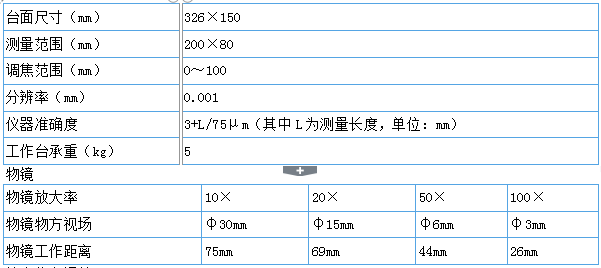

技術參數

投影屏

投影屏尺寸：φ300mm

旋轉范圍：0°~  360°

旋轉角度顯示當量 ：1′

旋轉角度準確度：4′

工作臺

放大倍率誤差：0.08%

照明光源

透射照明：24V150W鹵鎢燈

反射照明：24V150W鹵鎢燈（帶反射杯）

環境要求

室溫20℃±5℃，相對濕度40%-70%HR

儀器外型尺寸：長 746×寬 420×高 980

儀器質量：105kg
