JT14A　φ300數字式投影儀

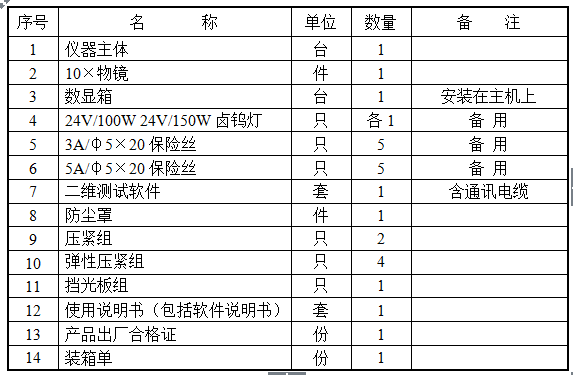

標準配置

產品特點及技術參數

產品特點

儀器符合現代造型設計，結構緊湊，外形美觀；
光源采用高亮度、長壽命鹵鎢燈，成像清晰，照明均勻；
透射照明亮度分高低兩檔可調，適應于不同測量要求；
根據被測工件的尺寸，提供三種不同行程的工作臺可選；
采用投影箱升降結構，Z向調焦行程大；
聚光鏡手動可調，對應不同的放大倍率可作相應的調節；
塔式轉盤同時帶三個物鏡，變換倍率方便，定位精確；
帶RS232接口，可配功能強大的二坐標測量軟件。

產品用途

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。廣泛地用于機械制造業、儀器儀表和電子行業的有關廠礦的計量室和檢查站。

技術參數

投影屏
投影屏尺寸：φ300mm
投影屏旋轉范圍：0°～360°
旋轉角度顯示當量：1′
旋轉角度準確度：6′

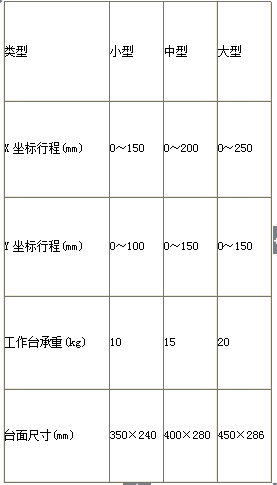

工作臺（三種可選）

X、Y坐標顯示當量：0.001mm
Z向調焦行程：0～100
儀器準確度：(4+L/25)μm，其中L為被測長度，單位：mm
照明光源
透射照明24V150W鹵鎢燈
反射照明24V150W鹵鎢燈

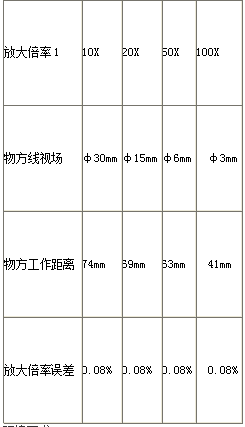

物鏡

環境要求
室溫20℃±5℃，相對濕度不應超過60%
外形尺寸：410×650×1070
儀器重量：90kg
二坐標測量軟件：
采集功能：采集點、線、圓和圓弧。
構建功能：采集的點構造直線、圓和圓弧。
組合計算功能：
“點與點”組合計算兩點距及中點坐標；
“點與線”組合計算點線距；
“線與線求交”組合計算交點坐標及夾角；
“線與線求中”組合計算兩直線的中線信息；
“圓與圓”組合計算交點、圓心距信息；
“圓與直線”組合計算交點、圓心到直線信息。
形位公差處理功能：
圓和圓弧的圓度測量
直線度測量
同軸度測量
對稱度測量
位置測量
坐標系變換：
直角坐標系和極坐標系的坐標變換
建立新坐標和擺正坐標
數據輸出：
可輸出到AUTOCAD、EXCEL、WORD中進行進一步的數據處理。
（附件包括標配件和選購件，具體內容詳見裝箱清單。）
