JT12A-B　φ300數字式投影儀

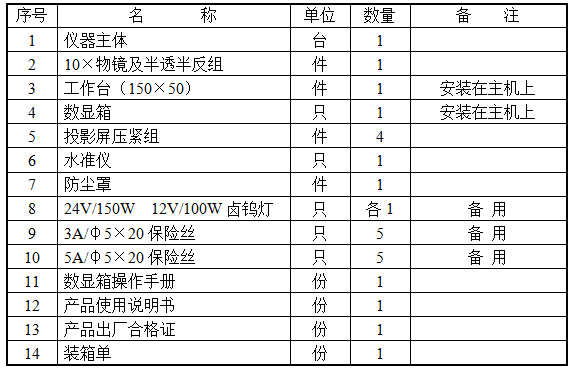

標準配置

產品特點及技術參數

產品特點

投影屏成像為正像，符合測量習慣；
非球面聚光鏡照明系統，讓投影屏視場明亮勻稱，減少測量誤差，精度更有保證；
采用進口飛利浦長壽命鹵鎢燈，滿足長時間使用的需求；
軸流風機雙向散熱，提供超強散熱能力；
JT12A-B帶有DS600多功能數顯表；

產品用途

本儀器是光、機、電、算一體化的精密測量儀器，廣泛地應用于機械制造業、儀器儀表業、鐘表行業和電子工業等有關廠礦的計量室和車間，能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。

技術參數

投影屏尺寸：φ300mm
投影屏旋轉范圍：0°～360°
旋轉角度顯示當量：1′
旋轉角度準確度：6′
工作臺尺寸：340mm×152mm
X坐標行程：0～150（mm），顯示當量0.001（mm）
Y坐標行程：0～50（mm），顯示當量0.001（mm）
Z坐標行程：0～90（mm）（調焦行程）
儀器準確度： （4+L/25）μm，式中L為測量長度,單位：mm
工作臺承重：5kg
照明光源：透射照明12V 100W鹵鎢燈
            反射照明24V 150W鹵鎢燈

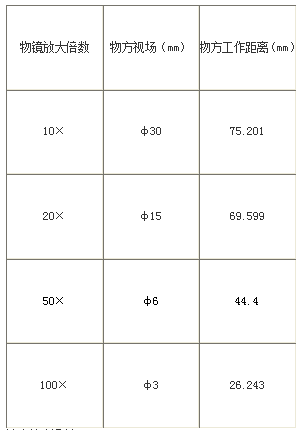

物鏡：

放大倍率誤差：0.08％
儀器使用環境：室溫20℃±5℃，相對濕度不應超過60%
外形尺寸：694X380X1058（mm）
主機重量：135kg
電源說明：儀器額定電壓為220V/110V,頻率50HZ/60HZ，額定功率440W
