JT3-C φ500投影儀系列

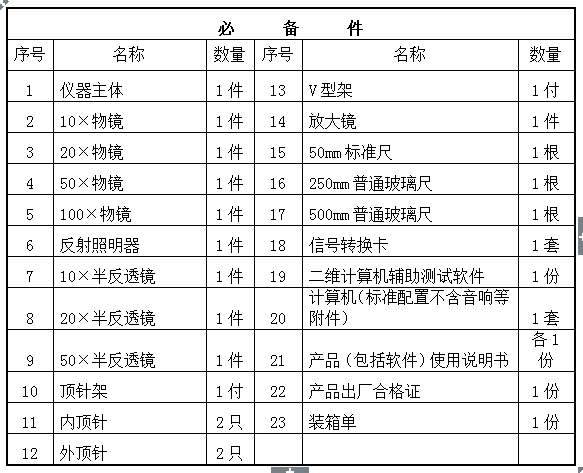

標準配置

產品特點及技術參數

產品特點

大型工作臺，承重能力強，測量范圍大。

工作臺升降用電機驅動，操作方便。

高精度物鏡轉盤，變換倍率方便，定位準確。

光學系統為遠心光路，采用平行光照明，測量誤差小。

內調焦式透射照明系統，結構緊湊。

備有頂針架、V形支架等附件，方便各種軸類零件測量。

JT3-D配備功能齊全的數顯箱和微型打印機。

JT3-C配備電腦和二坐標測量軟件。

產品用途

投影儀是一種利用光學原理，將放置在工作臺上的被測件，通過具有準確放大率的物鏡放大成像于投影屏上，檢測人員根據投影屏上被放大后的工件圖像進行各種測量工作的計量儀器。投影儀是集光、機、電、算一體化的精密儀器，應用領域非常廣泛。

典型測量對象有：在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓。在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。

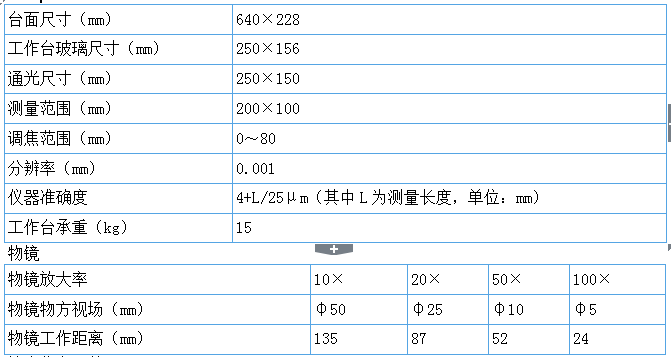

技術參數

投影屏

投影屏尺寸：φ500mm

投影屏旋轉范圍： 0°~360°

旋轉角度分辨率：1′

旋轉角度準確度：6′

工作臺

放大倍率誤差：0.08%

頂針架

夾持最大直徑：φ115 mm

夾持最大長度：300mm

照明光源

透射和反射:12V 100W鹵素?zé)?/span>

儀器使用環境

室溫20℃±5℃，相對濕度40%－70％RH

儀器外形尺寸（mm ）：

長 1340×寬 800×高 1960

儀器質量：1000kg
