視頻儀JVL250

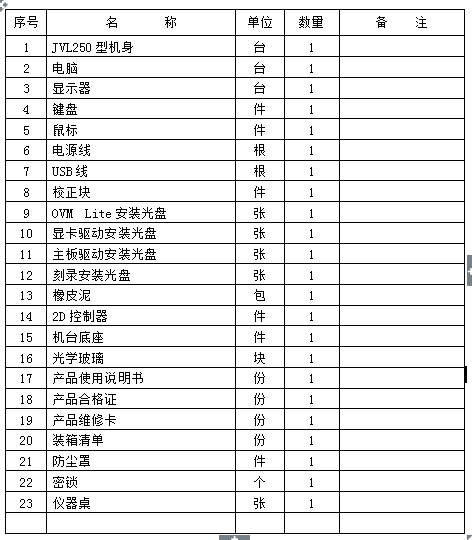

標準配置

產品特點及技術參數

產品特點

OVM Lite簡易版影像測量軟件，易學易用；
高硬度、高精密、不易變形的花崗石底座及立柱，穩定、耐用；
底光和表面光采用可調式冷光源（LED），性能穩定，方便操作；
測量過程中可連續變倍，使操作更快捷；
X、Y軸均采用滑塊和導軌結構，減小測量誤差，保證測量精度；
具備圖文報表輸出功能，可以輕松地得到檢測結果。

產品用途

能高效地檢測各種形狀復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。本產品適用于產品開發、逆向工程、品質檢測等領域，如鐘表零件、電子接插件、五金沖壓件、彈簧、線路板等。

主要功能

 幾何直接點取測量功能，基本幾何測量，組合元素測量，形位公差評定，座標系設定，二維圖形抄數，WORD、EXCEL及CAD格式輸入。
使用鼠標點取工件影像完成自動捕捉功能，不用移動機臺就可以完成測量,操作效率遠超投影儀。

量測功能：
基本幾何測量：點、線、圓、弧、角度；
組合元素測量：點、線、圓、弧、組合測量，圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點；
形位誤差評定：
同心度、真圓度、直線度、位置度、傾斜度；
坐標系設定：
有原始座標、座標平移、座標旋轉、三點軸，針對物件的圖形進行擺正,或是重設新的座標系都很方便。
測量數據輸出：
測量數據可輸入通用的辦公軟件進行統計，如WORD、EXCEL格式，并制作成檢驗報表打印出來。

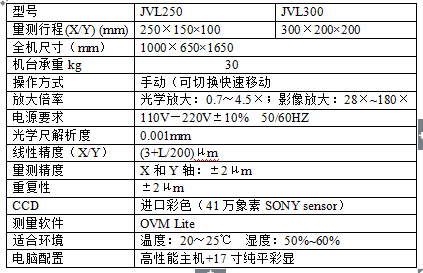

技術參數
