JX13C 圖像處理萬能工具顯微鏡

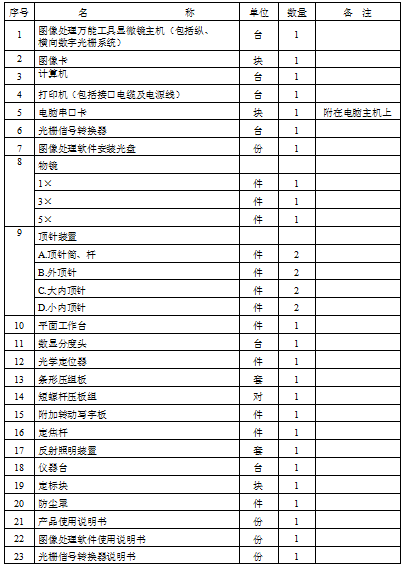

標準配置

產品特點及技術參數

產品特點

采用進口精密光柵系統作為測量元件，具有發熱量低、抗腐蝕、耐污染、耐震性好等眾多優點；
帶有功能強大的圖像處理軟件，可以完成復雜的測量工作，軟件數據能與CAD通訊，完成測繪工作；
采用半導體激光器作為指向器，用于快速確定測量部位，提高了定位圖像的效率；
軟件采用數碼圖像技術，自動識別輪廓邊界，減少人為誤差，提高操作效率；
保留目鏡光學系統作為輔助觀察口，并能快速切換；
帶有數顯分度臺和測高裝置，角度和高度全部數顯化，直觀、方便；
照明裝置全采用LED冷光源，發熱量低、使用壽命長；
主顯微鏡可左右偏擺，適用于螺旋狀零件測量；

產品用途

儀器能精確的測量各種工件的尺寸、角度、形狀和位置，以及螺紋的各參數。適用于機械制造業、精密工具、模具制造業、儀器儀表制造業、軍事工業、航空航天及汽車制造業、電子行業、塑料與橡膠行業的計量室、檢查站和高等院校、科研院所。
其典型測量對象有：
測量各種金屬加工件、沖壓件、塑料件的直徑、長度、角度、孔的位置等；測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；
測量各種刀具、模具、量具的幾何參數；
測量螺紋塞規，絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
測量齒輪滾刀的導程、齒形和牙型角；
測量印刷電路板上的線長寬度、距離和元件焊裝孔的尺寸和位置；
測量各種零件的二維形位公差。

技術參數

測量范圍：200mm ×100 mm

分辨率：0.0002mm

準確度：(1+L/100)μm（其中L為被測長度，單位為mm）

工作臺

方工作臺尺寸：260mm×270mm

方工作臺承放工件最大高度：140mm

工作臺承重：40kg

主顯微鏡立柱

傾斜范圍：±12°

傾斜角度分度值：30′

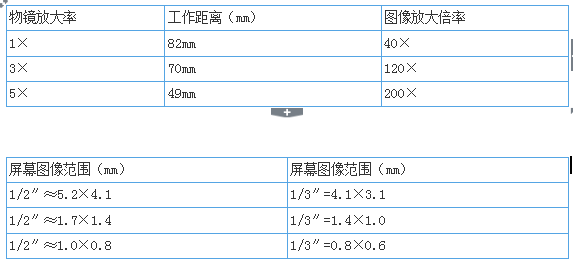

物鏡

頂針架

夾持最大直徑：φ100 mm

夾持最大長度：700mm

高頂針架

夾持最大直徑：φ250 mm

夾持最大長度： 200mm

數顯分度頭

角度測量范圍：0°～360°

角度測量分辨率：5″

角度測量準確度：30″

CCD 攝像頭

1/3英寸彩色（或黑白）CCD

像素?cái)?shù)：795×596

光學定位器

最小探測孔徑: φ5mm

最大探測深度：15mm

測量力：0.1N

定位穩定性: 0.001mm

測頭直徑的檢定極限誤差：0.0005mm

環境要求：室溫20±1℃，相對濕度40％－60％RH

儀器外形尺寸 : 長1300×寬1250×高800

儀器質量： 450kg
