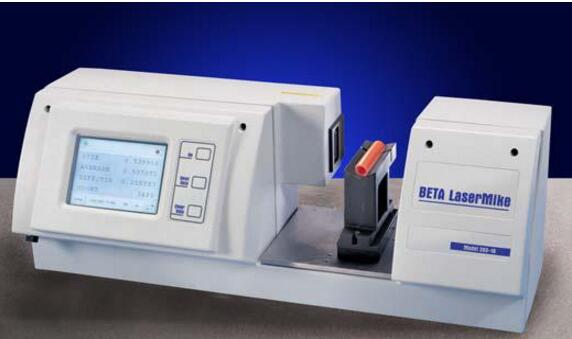

ZMIKE臺式外形尺寸激光測徑儀， 測量精度高，測量速度快，可單次或連續測量，可滿足不同測量應用領域。與傳統的接觸式外形幾何尺寸測量比較，BenchMike采用了激光非接觸測量原 理。對原始測量數據自動采集、處理，數字顯示等技術，降低了由于測量方法及測量人員造成的誤差。從而提高了測量的精度。友好界面的顯示控制軟件及多種接口 用于數據及通訊，將使用者從繁重的測量中解放出來。特別是對于一些柔軟、易碎、輻射、高精度要求等傳統接觸測量束手無策的被測量任務，BenchMike 可提供滿意的測量。

主要特點：
◆ 測量精度高，測量速度快?？蓾M足不同測量應用領域
◆ 豐富的測量模式滿足不同的測量應用
◆ 采用了全新數據處理技術，圖形用戶交互(GUI)界面、快捷按鍵使測量更直觀，操作更便利
◆ 具有測量應用庫及自編輯被測量功能，配合專用夾具及多種輸入/出口，使儀表具備良好的測量擴充能力
◆ 單點及雙點自動校準功能，減少了使用條件的變化對測量的影響，使儀表維護更方便

測量原理：
    采用激光掃描原理進行測量，如右圖所示，激光發生裝置產生的激光，照射在馬達驅動的高速旋轉棱鏡上，通過發射透鏡組在測試區間中形成標準掃描平行光束，測 試區間中的被測量物體遮擋光束形成的陰影，會在光電收集端形成信號的階躍，階躍寬度及位置決定了被測量物體的直徑及在測試區間位置等參數。

型 號      測量范圍       重復性  線性誤差         測量光斷面高度 測量光斷面景深  光點尺寸 掃描光速率

                mm               μm         μm                  mm             mm           μm     次/秒

4025S    0.10 - 25.4      ±0.30    ±0.90              56.1        ±1.5 x 25       125     100

4025G    0.10 - 25.4      ±0.13    ±0.50              56.1        ±1.5 x 25       125     100

4050S    0.25 - 50        ±0.50    ±1.50              77.5         ±3 x 50        250     100

4050G    0.25 - 50        ±0.25    ±0.76              77.5         ±3 x 50        250     100

4100HP   2.50 - 100       ±0.30    ±0.8                --            --            250     500

4120C    2.50 - 112       ±0.50    ±5.0                --            --            250     500

4120F    0.25 - 115       ±0.80    ±5.0                --            --            250     500

4120HP   0.25 - 115       ±0.50    ±3.8                --            --            250     500

4130C    0.25 - 130       ±0.80    ±5.0                --            --            250     500

2050     0.36 - 50        ±0.64    ±2.5                --            --            250     500

2100     1.30 - 100       ±1.50    ±6.4                --            --            250     500

2140     0.76 - 140       ±5.00    ±20                 --            --            250     500

2190     1.10 - 190       ±7.50    ±25                 --            --            250     500

2330     6.35 - 330       ±12.0    ±76                 --            --            250     500
