JT20A數字式投影儀（外掛數顯箱）

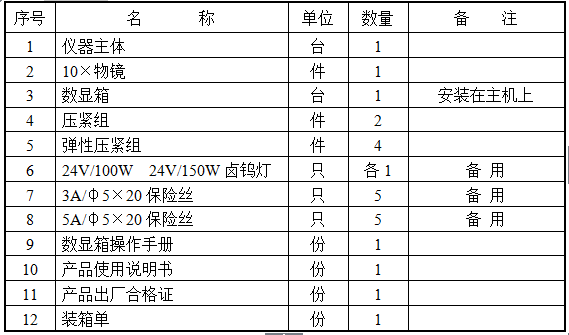

標準配置

產品特點及技術參數

產品特點

投影箱升降調焦，Z軸調節(jié)范圍大；

工作臺三種可選，測量范圍大，傳動舒適輕便；

精密內嵌式物鏡，旋轉按鈕便可切換透反射照明；

根據不同放大倍率的物鏡，可調節(jié)不同的通光口徑；

造型新穎美觀，工作臺測量精度高達（3+L/75）μm；

產品用途

本儀器能高效率地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓板、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。廣泛地用于機械制造業(yè)、儀器儀表和電子行業(yè)的有關廠礦的計量室和檢查站。

技術參數

投影屏

投影屏尺寸：φ300mm

投影屏旋轉范圍：0°~360°

旋轉角度顯示當量：1′

旋轉角度準確度：6′

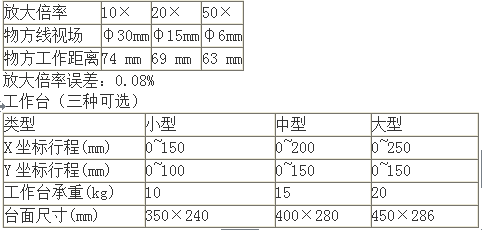

物鏡

顯示分辨率：0.001 mm

Z向調焦行程(mm)：0~100

儀器準確度：（3+L/75）μm，其中L為測量長度，單位mm

照明光源

透射照明 24V 150W鹵鎢燈

反射照明 24V 150W鹵鎢燈

儀器外形尺寸；410×650×1100

主機重量：80kg
